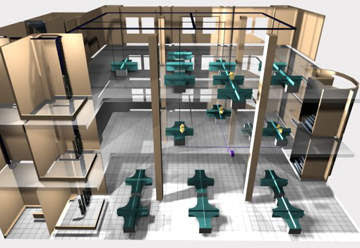

Esquema General De Un Sistema De Cableado Estructurado


Topologia parte2


Los sistemas de Cableado Estructurado usan topología
tipo estrella extendida donde todas las áreas de trabajo
se enrutan hacia un armario en el CT.

No se permiten empalmes o cubiertas conectadas en puente en el cableado horizontal.




Topología

Redes estructuradas.- A diferencia de una red convencional, en el cableado estructurado, como su mismo nombre indica, la red se estructura (o divide en tramos), para estudiar cada tramo por separado y dar soluciones a cada tramo independientemente sin que se afecten entre sí.

En el tipo de cableado estructurado se han dado solución a muchos de los problemas citados en el apartado anterior, como por ejemplo el poder reutilizar el cable para distintos sistemas así como poder compartirlo entre sí sin interferencias. También tenemos que al tratarse de un mismo tipo de cable se instala todo por el mismo trazado (dentro de lo posible) no hace falta una nueva instalación para efectuar un traslado de equipo, siempre que se haya sobre dimensionado bien la red, lo cual trae como consecuencia que no existan cables viejos inutilizables.




Ventajas:

·         Trazados homogéneos.
·         Fácil traslados de equipos.
·         Convivencia de distintos sistemas sobre el mismo soporte físico.
·         Transmisión a altas velocidades para redes.
·         Mantenimiento mucho más rápido y sencillo.

Elementos de un Sistema de Cableado Estructurado


Cable Horizontal y Hardware de Conexión. (también llamado "cableado horizontal") Proporcionan los medios para transportar señales de telecomunicaciones entre el área de trabajo y el cuarto de telecomunicaciones. Estos componentes son los "contenidos" de las rutas y espacios horizontales. Rutas y Espacios Horizontales. (también llamado "sistemas de distribución horizontal") Las rutas y espacios horizontales son utilizados para distribuir y soportar cable horizontal y conectar hardware entre la salida del área de trabajo y el cuarto de telecomunicaciones. Estas rutas y espacios son los "contenedores" del cableado Horizontal.

Aplicaciones


Las técnicas de cableado estructurado se aplican en:


  • Edificios donde la densidad de puestos informáticos y teléfonos es muy alta: oficinas,  centros de enseñanza, tiendas, etc.
  • Donde se necesite gran calidad de conexionado así como una rápida y efectiva gestión de la red: Hospitales, Fábricas automatizadas, Centros Oficiales, edificios alquilados por plantas, aeropuertos, terminales y estaciones de autobuses, etc.
  • Donde a las instalaciones se les exija fiabilidad debido a condiciones extremas: barcos, aviones, estructuras móviles, fábricas que exijan mayor seguridad ante agentes externos.

lunes, 15 de octubre de 2012

Ventajas



Ventajas

En la actualidad, numerosas empresas poseen una infraestructura de voz y datos principalmente, disgregada, según las diferentes aplicaciones y entornos y dependiendo de las modificaciones y ampliaciones que se ido realizando. Por ello es posible que coexistan multitud de hilos, cada uno para su aplicación, y algunos en desuso después de las reformas. Esto pone a los responsables de mantenimiento en serios apuros cada vez que se quiere ampliar las líneas o es necesario su reparación o revisión.

Todo ello se puede resumir en los siguientes puntos:
  • Convivencia de cable de varios tipos diferentes, telefónico, coaxial, pares apantallados, pares si apantallar con diferente número de conductores, etc.
  • Deficiente o nulo etiquetado del cable, lo que impide su uso para una nueva función incluso dentro del mismo sistema.
  • Imposibilidad de aprovechar el mismo tipo de cable para equipos diferentes.
  • Peligro de interferencias, averías y daños personales, al convivir en muchos casos los cables de transmisión con los de suministro eléctrico.
  • Coexistencia de diferentes tipos de conectores.
  • Trazados diversos de los cables a través del edificio. Según el tipo de conexión hay fabricantes que eligen la estrella, otros el bus, el anillo o diferentes combinaciones de estas topologías.
  • Posibilidad de accidentes. En diversos casos la acumulación de cables en el falso techo ha provocado su derrumbamiento.
  • Recableado por cada traslado de un terminal, con el subsiguiente coste de materiales y sobre todo de mano de obra.
  • Nuevo recableado al efectuar un cambio de equipo informático o telefónico.
  • Saturación de conducciones.
  • Dificultades en el mantenimiento en trazados y accesibilidad de los mismos.


Ante esta problemática parece imposible encontrar una solución que satisfaga los requerimientos técnicos de los fabricantes y las necesidades actuales y futuras de los mismos.

Sin embargo entran en juego varios factores que permiten modificar este panorama:

·         Tendencia a la estandarización de Interfaces por parte de gran número de fabricantes.
·         Estándares internacionalmente reconocidos para RDSI (Red Digital de Servicios Integrados).
·         Evolución de grandes sistemas informáticos hacia sistemas distribuidos y redes locales.
·         Generalización del PC o compatible en el puesto de trabajo como terminal conectado a una red.
·         Tecnologías de fabricación de cables de cobre de alta calidad que permite mayores velocidades y distancias.
·         Aparición de la fibra óptica y progresivo abaratamiento del coste de la electrónica asociada.
·         Además de todo ello algunas compañías han tenido la iniciativa de racionalizar dichos sistemas, así como dar soluciones comunes.Ventajas

En la actualidad, numerosas empresas poseen una infraestructura de voz y datos principalmente, disgregada, según las diferentes aplicaciones y entornos y dependiendo de las modificaciones y ampliaciones que se ido realizando. Por ello es posible que coexistan multitud de hilos, cada uno para su aplicación, y algunos en desuso después de las reformas. Esto pone a los responsables de mantenimiento en serios apuros cada vez que se quiere ampliar las líneas o es necesario su reparación o revisión.

Todo ello se puede resumir en los siguientes puntos:
  • Convivencia de cable de varios tipos diferentes, telefónico, coaxial, pares apantallados, pares si apantallar con diferente número de conductores, etc.
  • Deficiente o nulo etiquetado del cable, lo que impide su uso para una nueva función incluso dentro del mismo sistema.
  • Imposibilidad de aprovechar el mismo tipo de cable para equipos diferentes.
  • Peligro de interferencias, averías y daños personales, al convivir en muchos casos los cables de transmisión con los de suministro eléctrico.
  • Coexistencia de diferentes tipos de conectores.
  • Trazados diversos de los cables a través del edificio. Según el tipo de conexión hay fabricantes que eligen la estrella, otros el bus, el anillo o diferentes combinaciones de estas topologías.
  • Posibilidad de accidentes. En diversos casos la acumulación de cables en el falso techo ha provocado su derrumbamiento.
  • Recableado por cada traslado de un terminal, con el subsiguiente coste de materiales y sobre todo de mano de obra.
  • Nuevo recableado al efectuar un cambio de equipo informático o telefónico.
  • Saturación de conducciones.
  • Dificultades en el mantenimiento en trazados y accesibilidad de los mismos.


Ante esta problemática parece imposible encontrar una solución que satisfaga los requerimientos técnicos de los fabricantes y las necesidades actuales y futuras de los mismos.

Sin embargo entran en juego varios factores que permiten modificar este panorama:

·         Tendencia a la estandarización de Interfaces por parte de gran número de fabricantes.
·         Estándares internacionalmente reconocidos para RDSI (Red Digital de Servicios Integrados).
·         Evolución de grandes sistemas informáticos hacia sistemas distribuidos y redes locales.
·         Generalización del PC o compatible en el puesto de trabajo como terminal conectado a una red.
·         Tecnologías de fabricación de cables de cobre de alta calidad que permite mayores velocidades y distancias.
·         Aparición de la fibra óptica y progresivo abaratamiento del coste de la electrónica asociada.
·         Además de todo ello algunas compañías han tenido la iniciativa de racionalizar dichos sistemas, así como dar soluciones comunes.

domingo, 14 de octubre de 2012

¿Qué es el cableado estructurado?



Conceptos:


  • Es el conjunto de elementos pasivos, flexible, genérico e independiente, que sirve para interconectar equipos activos, de diferentes o igual tecnología permitiendo la integración de los diferentes sistemas de control, comunicación y manejo de la información, sean estos de voz, datos, video, así como equipos de conmutación y otros sistemas de administración.

  • En un sistema de cableado estructurado, cada estación de trabajo se conecta a un punto central, facilitando la interconexión y la administración del sistema, esta disposición permite la comunicación virtualmente con cualquier dispositivo, en cualquier lugar y en cualquier momento.
